性能是机器人的核心竞争力。无论是工业机器人追求微米级装配精度，还是服务机器人需要流畅的运动控制，性能测试都是衡量产品优劣的标尺。从ISO 9283确立的定位精度、轨迹精度等传统指标，到RobotPerf项目引入的系统性能基准，机器人性能测试的指标体系正不断丰富和完善。本文基于最新标准和行业实践，全面解读机器人性能测试的核心指标与评估方法。
一、性能测试标准体系
1. 核心标准
| 标准编号 | 标准名称 | 适用范围 |
|---|---|---|
| ISO 9283 | 工业机器人 性能规范及其试验方法 | 工业机器人 |
| GB/T 12642 | 工业机器人 性能规范及其试验方法 | 工业机器人（ISO 9283转化） |
| GB/T 38124 | 服务机器人性能测试方法 | 服务机器人 |
| GB/T 38834.3 | 机器人 服务机器人性能规范及其试验方法 第3部分：操作 | 服务机器人操作能力 |
2. 新兴基准测试
RobotPerf：旨在提供基于ROS2计算图的CPU、GPU、FPGA系统的公平比较，强调可适应性、可移植性和领域驱动的基准测试方法。当前beta版本包括机器人感知、定位、控制和操纵的测试基准。
二、核心性能指标详解
1. 位姿精度指标
定位精度：指令位姿与实到位置集群中心之差。反映机器人到达指定位置的准确程度。工业机器人一般要求≤±0.1mm，高精度装配场景需达0.02mm以下。
重复定位精度：对同一位姿重复响应后实到位置的一致性。是衡量机器人稳定性的关键指标。典型工业机器人≤±0.05mm，协作机器人可达±0.02mm。
距离精度：指令距离与实际移动距离的偏差。
姿态精度：指令姿态与实际姿态的偏差。北科大研究提出基于全站仪的六自由度测量系统，姿态精度可达0.01°。
2. 轨迹精度指标
轨迹准确度：指令轨迹与实到轨迹集群中心线的偏差。直线轨迹偏差一般要求≤±0.2mm，圆弧轨迹偏差≤±0.3mm。
轨迹重复性：沿同一条指令轨迹多次运行的一致性。
轨迹速度特性：沿轨迹运动时的速度波动，一般要求速度波动≤±3%。
3. 运动特性指标
运动速度：额定负载下的最大运动速度，与产品宣称值偏差≤±5%。
运动时间：完成特定运动所需时间，评估动态响应能力。
加/减速度：衡量机器人的动态特性，影响节拍时间。
4. 静态特性指标
静态柔顺性：施加外力时的位移量，评估结构刚性。
振动特性：固有频率、阻尼比，避免共振。
零点漂移：长时间通电或温度变化后的位置漂移。
5. 操作能力指标
适用于服务机器人，依据GB/T 38834.3：
- 抓取特性：抓取尺寸范围、抓取力、滑动阻力；
- 开门动作：开启铰链门和推拉门的能力；
- 多物体搬运：同时搬运多个物体的能力；
- 人机交互：响应时间、交互成功率。
6. 系统性能指标
RobotPerf项目引入的计算系统指标：
- 计算延迟：从输入到输出的端到端延迟；
- 吞吐量：单位时间内处理的数据量；
- 功耗：执行特定负载时的功耗；
- 能效：性能与功耗的比值。
三、测试方法与测量系统
1. 位置精度测量方法
| 测量设备 | 原理 | 精度范围 |
|---|---|---|

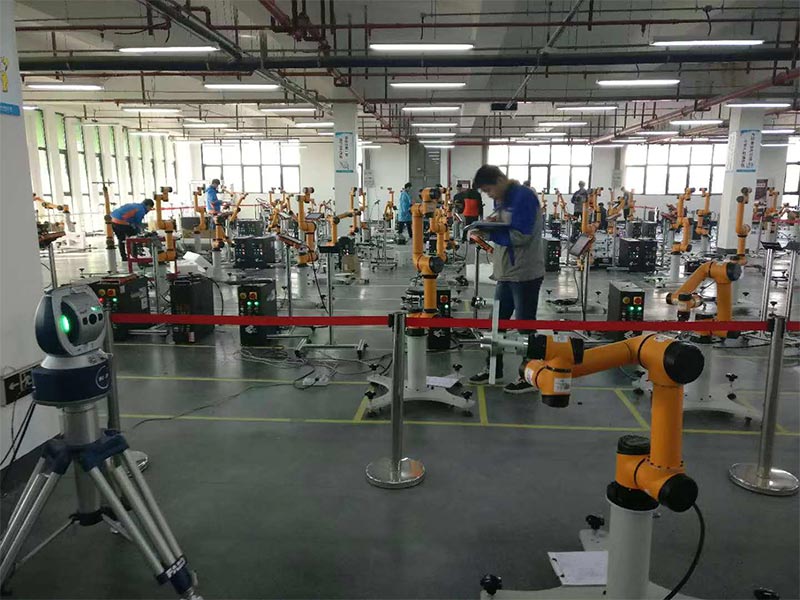

| 激光跟踪仪 | 激光干涉测距+角度编码 | 0.01mm～0.1mm |
| 激光雷达 | 飞行时间法/相位法 | 0.1mm～1mm |
| 视觉测量系统 | 双目/多目立体视觉 | 0.05mm～0.5mm |
| 球杆仪 | 伸缩式位移传感器 | 0.001mm～0.01mm |
北科大研究提出基于全站仪和激光靶标的六自由度测量系统，位置精度约0.3mm，姿态精度约0.01°。
2. 轨迹精度测量方法
- 连续轨迹跟踪：激光跟踪仪连续采样，与指令轨迹对比；
- 标准试件法：机器人加工标准试件，测量试件尺寸反推轨迹精度；
- 视觉光流法：高速相机捕捉运动轨迹。
3. 动态响应测量方法
- 阶跃响应测试：输入阶跃信号，测量超调量、调节时间；
- 频率响应测试：扫频输入，绘制伯德图；
- 速度阶跃测试：测量速度建立时间和超调。
4. RobotPerf测试方法
黑盒测试：利用MonitorNode的用户级节点评估ROS 2节点性能。MonitorNode订阅目标节点，记录接收到每条消息时的时间戳，通过访问传播的ID将其时间戳与PlaybackNode记录的每条消息的时间戳进行比较，确定端到端计算延迟。
灰盒测试：在机器人计算图中精确放置探针，使用追踪器生成关键事件日志（如LTTng）。这种方法与标准ROS 2工具通过ros2_tracing完全集成，平均延迟仅3.3微秒。
四、测试流程与实施要点
1. 测试准备
- 环境条件：温度20℃±2℃，湿度45%～75%；
- 安装状态：机器人牢固安装，符合制造商要求；
- 预热：按制造商规定预热，通常至少30分钟；
- 负载：额定负载，正确安装和固定。
2. 测试程序
位姿特性测试：
- 选取5个测试位姿（通常为工作空间内的代表点）；
- 从同一方向接近位姿，重复30次；
- 计算定位精度、重复定位精度、距离精度等。
轨迹特性测试：
- 选取直线、圆弧、复杂曲线轨迹；
- 规定速度运行，重复10次；
- 计算轨迹准确度、轨迹重复性、轨迹速度特性。
RobotPerf测试：
- 选择测试基准（感知、定位、控制、操纵）；
- 在目标硬件平台部署ROS2负载；
- 执行黑盒或灰盒测试，收集延迟、吞吐量、功耗数据；
- 对比不同硬件平台的性能表现。
3. 数据处理与判定
- 剔除异常值：采用拉依达准则或格拉布斯准则；
- 统计计算：均值、标准差、极差；
- 符合性判定：与产品规格或标准要求对比。
五、性能优化路径
1. 机械结构优化
- 刚度提升：优化结构设计，增加加强筋；
- 质量减重：采用高比强度材料（碳纤维、铝合金）；
- 传动优化：高精度减速器、预紧消除间隙。
2. 运动学标定
通过外部测量系统辨识运动学参数误差，补偿控制器模型。北科大研究提出的TM-MDH几何参数误差模型，校准后位置误差由1.9536mm下降到0.0122mm。
3. 控制算法优化
- 前馈控制：补偿已知扰动；
- 自适应控制：在线调整参数应对变化；
- 迭代学习控制：利用重复任务的经验改进轨迹精度。
4. 振动抑制
- 陷波滤波器：抑制共振频率；
- 输入整形：修改指令避免激起振动；
- 加速度反馈：增加加速度环抑制振动。
六、汇策晟安性能测试服务
汇策晟安作为专注于机器人领域测试与评估的专业技术服务机构，为企业提供全面的性能测试解决方案：
1. 测试设备能力
- 激光跟踪仪：API、Leica等高精度设备，测量范围可达数十米，精度0.01mm；
- 激光干涉仪：Renishaw XL-80，用于定位精度标定；
- 动态信号分析仪：用于频率响应、模态分析；
- 高速摄像系统：用于轨迹捕捉、动态分析；
- 六自由度测量系统：全站仪+激光靶标，同时测量位置和姿态。
2. 测试服务项目
- 工业机器人性能测试：依据GB/T 12642/ISO 9283，涵盖14项性能指标；
- 服务机器人性能测试：依据GB/T 38124、GB/T 38834.3，涵盖操作能力、运动性能；
- 协作机器人专项测试：力控精度、功率与力限制、手引导性能；
- 移动机器人性能测试：导航精度、避障能力、定位建图质量；
- 系统性能基准测试：基于RobotPerf框架的计算延迟、吞吐量、能效测试。
3. 测试与优化一体化服务
汇策晟安不仅提供测试数据，更提供优化建议：
- 精度校准：基于测试数据建立误差模型，优化控制器参数；
- 性能瓶颈分析：识别制约性能的关键环节（机械、电气、算法）；
- 对标测试：与竞品或行业标杆进行性能对比，明确差距与改进方向。
性能是机器人的硬实力。通过科学、全面的性能测试，企业可以量化产品能力、验证设计目标、指导优化方向、赢得客户信任。汇策晟安愿以专业的性能测试服务，助力机器人企业打造精度更高、响应更快、运行更稳的卓越产品。
