从运输过程中的跌落碰撞，到工厂环境中的设备撞击，再到移动机器人自主导航中的意外磕碰，瞬态冲击是机器人全生命周期中无法回避的严酷考验。冲击响应谱（Shock Response Spectrum, SRS）测试通过分析机器人在瞬态冲击激励下的响应特性，评估其结构强度、连接可靠性及功能完整性，为产品抗冲击设计与包装防护提供科学依据。本文将深入解析冲击响应谱测试的原理、实施方法与工程应用。
一、冲击响应谱（SRS）基本原理
什么是冲击响应谱？
冲击响应谱是一种描述瞬态冲击对不同固有频率单自由度系统影响的分析方法。它将复杂的冲击波形转换为一系列不同频率单自由度系统的最大响应（通常为加速度或相对位移），形成一条“谱线”，直观反映冲击能量在频域上的分布特性。
SRS的核心参数
- 频率范围：通常覆盖10~2000Hz，涵盖机器人主要结构模态。
- 阻尼比：标准取值为5%（对应Q=10），也可根据实际需求调整为2%、10%等。
- 谱类型：最大正加速度谱（Maximax）、最大绝对加速度谱（Absolute Max）、正负峰值谱（Positive/Negative Peak）。
二、典型冲击场景与波形
| 冲击场景 | 波形类型 | 典型参数 | 标准依据 |
|---|---|---|---|
| 运输跌落 | 半正弦波 | 100g, 6ms | ISTA 3A, GB/T 4857.5 |
| 设备碰撞 | 后峰锯齿波 | 50g, 11ms | MIL-STD-810H Method 516.8 |
| 爆炸冲击 | 前峰锯齿波 | 200g, 2ms | DO-160 Section 7 |
三、测试实施方法
测试设备与配置

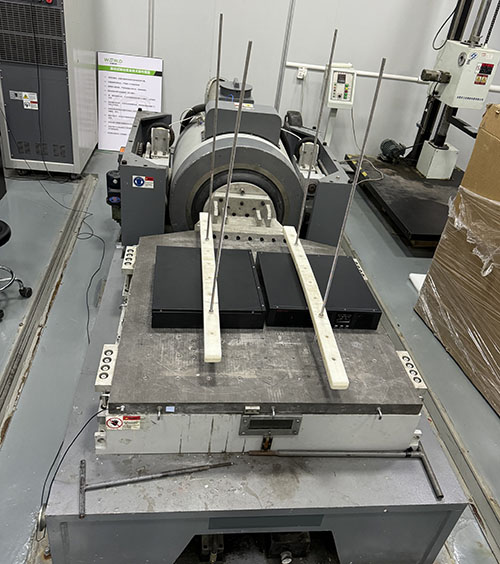

- 冲击试验台：气动式或液压式冲击台，最大冲击加速度≥1000g，脉宽调节范围0.5~30ms。
- 波形发生器：通过调整缓冲材料（橡胶、泡沫、蜂窝铝）实现不同波形。
- 传感器布置：在机器人基座、臂杆、关节、控制器等关键位置布置加速度传感器。
- 数据采集系统：采样率≥100kHz，确保捕捉瞬态冲击的完整波形。
测试流程
- 预测试：施加低量级冲击（如20g），验证传感器安装牢固性与数据采集系统正常工作。
- 波形校准：在空载条件下，调整缓冲材料与冲击参数，使冲击波形符合标准要求。
- 正式测试：按X/Y/Z三轴分别施加规定量级的冲击，每轴冲击3~5次。
- SRS计算：对采集的冲击响应数据进行SRS分析，生成各测点的响应谱曲线。
- 功能验证：测试后立即开机运行，验证机器人功能是否正常。
四、典型失效模式与防护策略
结构件失效
- 现象：焊缝开裂、螺栓断裂、钣金件塑性变形。
- 根因：局部应力超过材料屈服强度；应力集中区域设计不合理；材料韧性不足。
- 防护：增加圆角半径减小应力集中；选用高韧性材料；关键部位增加加强筋。
连接件失效
- 现象：螺栓松动或断裂、销轴剪切、键槽磨损。
- 根因：预紧力不足；防松措施缺失；连接刚度与主体结构不匹配。
- 防护：采用高强度螺栓；实施扭矩-转角法精确控制预紧力；关键连接点增加防松标识。
电子系统失效
- 现象：PCB板断裂、焊点开裂、芯片脱落、连接器松动。
- 根因：PCB支撑不足；元器件布局不合理；BGA/CSP封装抗冲击能力弱。
- 防护：PCB边缘增加加强筋；大质量元器件附近增加固定点；选用抗冲击能力强的封装形式。
五、专业机器人测试服务支持
汇策晟安作为专注于机器人领域测试与评估的专业技术服务机构，配备大吨位冲击试验台、高速数据采集系统及专业分析软件，可为机器人提供全方位的冲击响应谱测试服务：
- 标准冲击测试：依据GB/T 2423.5、IEC 60068-2-27、MIL-STD-810H、ISTA等标准开展认证级测试。
- 定制化冲击波形：支持半正弦波、后峰锯齿波、前峰锯齿波等多种波形，满足特殊场景需求。
- SRS分析与对比：生成各测点冲击响应谱，与设计要求或标准限值进行对比分析。

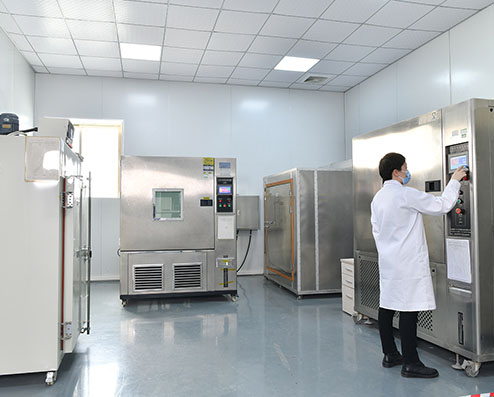

- 冲击-环境复合测试：支持高低温、湿度等环境条件下的冲击测试，模拟真实使用场景。
- 失效分析配套：对冲击失效样品进行断口分析、金相检验等，精准定位失效根因。
我们的冲击测试报告获CNAS、CMA认可，可直接用于产品认证、客户审核及研发改进。
